VSSJA-2(B2F)型雙法蘭松套限位伸縮接頭

【產品別名】：伸縮節 補償器 補償接頭 限位接頭

【產品規格】：DN65~3200mm

【產品認證】：出廠檢測

【工作壓力】：2.5MPa

【工作溫度】：80℃

【生產周期】：1~2天

服務熱線:037164012777 微信:13673393166

產品概述 產品特性 結構材質 技術條件 規格參數 適用管路 生產規范 用戶手冊 服務承諾

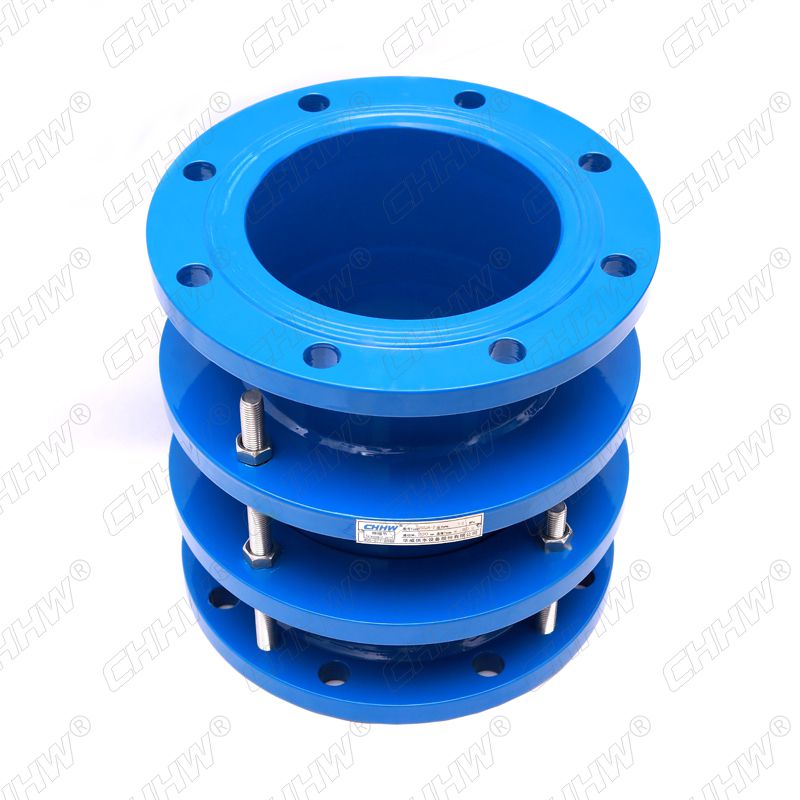

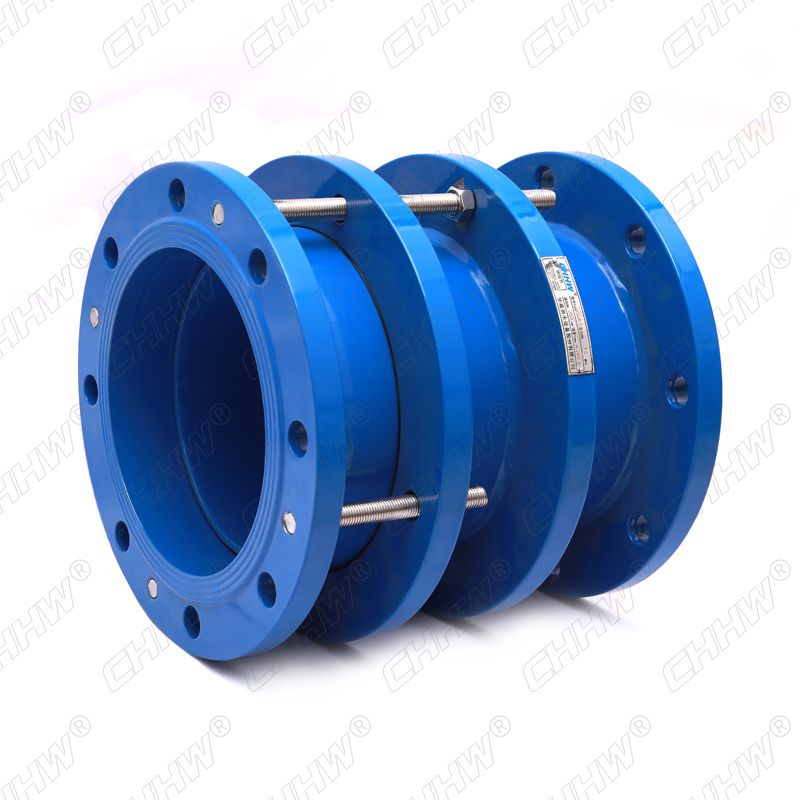

　　VSSJA-2(B2F)型雙法蘭松套限位伸縮接頭是由本體、密封圈、壓蓋、伸縮短管等主要部件組成。在松套伸縮接頭原有性能的基礎上增設限位裝置，在很大伸縮量處用雙螺母鎖定。

　　VSSJA-2(B2F)雙法蘭限位伸縮接頭適用于兩邊均與法蘭連接，安裝時調整產品兩端連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道自由伸縮，鎖定伸縮量，確保管道的安全運行。

CHHW牌VSSJA-2(B2F)型雙法蘭松套限位伸縮接頭-特點


　　適用于兩端法蘭連接的管道上面。

　　安裝簡單方便，方便閥門安裝，可承受管線的軸向拉力。

　　金屬和密封圈嚴格按使用性能及用戶要求要求選用。產品材質外部涂裝高強度的防腐漆料，各部連接螺栓為高強度碳鋼或不銹鋼制作。

　　在管道中能有效的補償和緩解管道和盲板推力，又能便于水泵，閥門的安裝維修更換。



CHHW牌VSSJA-2(B2F)型雙法蘭松套限位伸縮接頭-優點


　　伸縮量大、安裝方便快捷。

　　承插口可適配鋼管、鑄鐵管、球墨鑄鐵管、PAC管、ABS管等連接。

序號 No. 名稱Name 數量Quantity 材料Material
1 本體Body 1 QT450-10，Q235A
2 密封圈Gasket 1 NBR
3 壓蓋Followe 1 QT450-10，Q235A
4 限位短管Limited short pipe 1 Q235A
5 螺母Nut 4n Q235A,20#
6 長螺柱Long Stud n Q235A,35#
7 短螺栓Short Stud n Q235A,35#





適用溫度℃Applicable Temperature -20℃~+80℃（特殊可達-40℃~+250℃）-20℃~+80℃(-40℃~+250℃ under special conditions)
適用介質Applicable Medium
本產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。
公稱通徑
Nomina iameter
DN		 管子外徑
External diameter
of pipe Dw		 外形尺寸
Length		 伸縮量
Compensation
△L		 法蘭連接尺寸Flange connecting dimension
0.6Mpa 1.0Mpa
L L1 D D1 n-do D D1 n-do
65 76 340 105 50 160 130 4-Φ14 185 145 4-Φ18
80 89 190 150 4-Φ18 200 160 8-Φ18
100 108 210 170 220 180
114
125 133 340 105 50 240 200 8-Φ18 250 210 8-Φ18
140
150 159 265 225 285 240 8-Φ22
168
200 219 321 280 340 295
250 273 375 335 12-Φ18 395 350 12-Φ22
300 325 370 130 65 440 395 12-Φ22 445 400
350 377 490 445 505 460 16-Φ22
400 426 540 495 16-Φ22 565 515 16-Φ26
450 480 595 550 615 565 20-Φ26
500 530 645 600 20-Φ22 670 620
600 630 755 705 20-Φ26 780 725 20-Φ30
700 720 860 810 24-Φ26 895 840 24-Φ30
800 820 600 220 130 950 920 24-Φ30 1015 950 24-Φ33
900 920 1075 1020 1115 1050 28-Φ33
1000 1020 1175 1120 32-Φ33 1230 1160 28-Φ36
1200 1220 1405 1340 1455 1380 32-Φ40
1400 1420 640 1630 1500 36-Φ36 1675 1590 36-Φ42
1500 1520 1730 1660
1600 1620 1830 1760 40-Φ36 1915 1820 40-Φ48
1800 1820 2045 1970 44-Φ40 2115 2020 44-Φ48
2000 2020 2265 2180 48-Φ42 2325 2230 48-Φ48
2200 2220 2475 2390 52-Φ42 2550 2440 52-Φ56
2400 2420 2685 2600 56-Φ42 2760 2650 56-Φ56
2600 2620 710 240 150 2905 2810 60-Φ48 2960 3070 60-Φ56
2800 2820 3115 3020 64-Φ48 3180 3290 64-Φ56
3000 3020 3315 3220 68-Φ48 3405 3290 68-Φ60
3200 3220 3525 3430 72-Φ48
3400 3420 3735 3640 76-Φ48
3600 3620 3970 3860 80-Φ56
注:本尺寸符合GB/T12465-2007標準Note：The size meets standard GB/T12465-2007.

CHHW®華威生產的B2F（VSSJA-2）雙法蘭限位伸縮接頭是由本體、密封圈、壓蓋、伸縮短管等主要部件組成。在松套伸縮接頭原有性能的基礎上增設限位裝置，在很大伸縮量處用雙螺母鎖定。管道在允許的伸縮量中可以自由伸縮，一旦超過其很大伸縮量就起到限位，確保管道的安全運行，特別適用于有振動或有一定斜度及拐彎的管路中的連接。

給水行業-伸縮接頭應用 火電工程-伸縮接頭應用 水泥廠-伸縮接頭應用 造紙廠-伸縮接頭應用 水力發電-伸縮接頭應用
化工行業-伸縮接頭應用 消防-伸縮接頭應用 污水處理廠-伸縮接頭應用 石油開采-伸縮接頭應用 天然氣管道-伸縮接頭應用

施工細節

用料

CHHW®伸縮接頭的套管和法蘭盤的材料為20；螺栓材料為35；制動螺釘材料為2CR13。橡膠圈材料：介質為油類的丁晴橡膠I-2，介質為水用氯丁橡膠

除介質為油類外，其他適用管路的伸縮接頭的鋼制零件就熱度鋅處理。

一般狀態下安裝尺寸為L1，根據接頭使用的目的，可行當調整L1的數值，但最大直不得超過1.5L1。

伸縮接頭屬于管道補償器中接頭，一般管道系統采用的標準為GB/T12456-2007，早有GB/T12456-1997.


主要由松套伸縮接頭和限位短管等構件組成。它能防止管道因超量位移導致補償接頭的泄漏或損壞。主要用于在允許位移范圍內吸收軸向位移和承受壓力推力的管道松套連接。




產品檢驗



伸縮接頭應進行水壓實驗：

1).DN65-150，以Pm=2.4mpa進行密封性實驗；

2).DN200－400，以Pm=1.5Mpa進行密封性實驗；



分析和設計實踐

我們的分析和設計實踐包括：

有限元分析（FEA）

管道應力分析

電腦輔助設計

3D建模
我們使用先進的分析和計算軟件來設計管道系統，并選擇合適的補償器，以便在需要時提供完整的管道應力分析。

借助我們的3D機械CAD軟件，我們的工程師可以在建造補償器之前，按照他們在現實世界中遇到的相同條件設計補償器。這是一個設計驗證工具，可以幫助我們的工程師在設計周期的早期和實際條件下對設計進行測試。這使我們提高了設計質量和制造效率，同時減少了上市時間，成本和材料浪費。

　　關于VSSJA-2(B2F)型雙法蘭松套限位伸縮接頭安裝及注意事項


　　伸縮接頭在安裝前應先檢查其型號、規格及管道配置情況，必須符合設計要求。

　　對帶內套筒的伸縮接頭應注意使內套筒子的方向與介質流動方向一致，鉸鏈型伸縮接頭的鉸鏈轉動平面應與位移轉動平面一致。

　　需要進行“冷緊”的伸縮接頭，預變形所用的輔助構件應在管路安裝完畢后方可拆除。

　　嚴禁用波紋伸縮接頭變形的方法來調整管道的安裝超差，以免影響伸縮接頭的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。

　　安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。

　　管系安裝完畢后，應盡快拆除波紋伸縮接頭上用作安裝運輸?shù)狞S色輔助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。

　　伸縮接頭所有活動元件不得被外部構件卡死或限制其活動范圍，應保證各活動部位的正常動作。

　　水壓試驗時，應對裝有伸縮接頭管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用于氣體介質的伸縮接頭及其連接管路，要注意充水時是否需要增設臨時支架。水壓試驗用水清洗液的96氯離子含量不超過25PPM。

　　水壓試驗結束后，應盡快排波殼中的積水，并迅速將波殼內表面吹干。

　　與伸縮接頭波紋管接觸的保溫材料應不含氯離子。
